[Android, Kotlin] BottomNavigation

1. 기능 구현

• 화면 하단에 BottomNavigation 를 만들어보자. (like. Instagram)
• Navigation 메뉴에 따라 화면(Fragment)를 변경해보자.




2. Android Studio에서 기본 프로젝트(with empty activity) 생성하자!

생성시 'Empty Activity'로 기본 생성




3. ViewBinding 사용을 위한 build.gradle 설정

android {
        // 뷰 바인딩 옵션 활성화
        viewBinding {
            enabled = true
        }
    }




4. BottomNavigation 아이콘 만들기 (Vertor Asset-기본 제공)

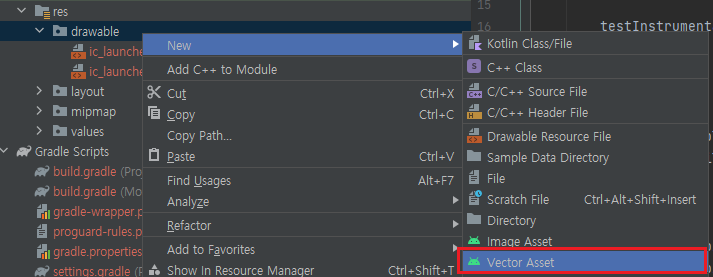

• res -> drawable 우클릭 -> New -> Vector Asset

• Clip Art -> Select Icon 창에서 원하는 icon 검색하여 찾기
• BottomNavigation 에 쓰일 아이콘 5개를 준비해놓자.




5. Menu 구성하기 (botton_menu.xml)

• res 우클릭 -> New -> Android Resource Directory

• Resource type : menu 선택

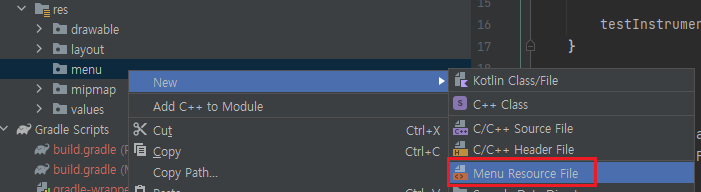

• res -> menu 우클릭 -> New -> Menu Resource File

• 아이콘 별, 5개의 item으로 구성된 menu 를 만들어보자.

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/action_airplane"
        android:enabled="true"
        android:icon="@drawable/ic_baseline_airplanemode_active_24"
        android:title="비행기"/>
    <item
        android:id="@+id/action_airport_shuttle"
        android:enabled="true"
        android:icon="@drawable/ic_baseline_airport_shuttle_24"
        android:title="버스"/>
    <item
        android:id="@+id/action_bluetooth"
        android:enabled="true"
        android:icon="@drawable/ic_baseline_bluetooth_24"
        android:title="블루투스"/>
    <item
        android:id="@+id/action_call"
        android:enabled="true"
        android:icon="@drawable/ic_baseline_call_24"
        android:title="전화"/>
    <item
        android:id="@+id/action_run"
        android:enabled="true"
        android:icon="@drawable/ic_baseline_directions_run_24"
        android:title="사람"/>

</menu>




6. activity_main.xml

• menu 선택에 따라 Fragment가 변경될 FrameLayout 영역 설정
• 화면 하단에 bottomnavigation 설정 (menu 정보 <- bottom_menu)

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <FrameLayout
        android:id="@+id/main_frame"
        android:layout_width="match_parent"
        android:layout_height="729dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent">
    </FrameLayout>

    <com.google.android.material.bottomnavigation.BottomNavigationView
        android:id="@+id/bottom_navi"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:itemIconTint="#000000"
        app:itemTextColor="#000000"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:menu="@menu/bottom_menu" />
</androidx.constraintlayout.widget.ConstraintLayout>




7. ex) Frag1.xml

• 메뉴 별, 화면 구성 ( Frag1.xml ~ Frag5.xml )
• text 와 background 를 다르게 지정하여 5종류의 구분할 수 있는 화면을 만들자.

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#B398DA"
    android:orientation="vertical">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="1번 화면 입니다."
        android:textSize="40dp"/>

</LinearLayout>




8. Frag1.kt

• Fragment()를 상속 받아 화면 구성별, 간단하게 Fragment 구현 ( Frag1.kt ~ Frag5.kt )

class Frag1 : Fragment() {

    override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {

        val view = inflater.inflate(R.layout.frag1, container, false)

        return view
    }
}




9. MainActivity.kt

• setFrag(fragNum) : when 구문을 사용하여 fragNum 에 따라 분기하여 Fragment 생성
• menu 클릭시 when 구문을 사용하여 itemId 에 따라 분기하여 setFrag() 호출

class MainActivity : AppCompatActivity() {

    private var mBinding : ActivityMainBinding? = null
    private val binding get() = mBinding!!

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        mBinding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        binding.bottomNavi.setOnItemSelectedListener { item ->
            when (item.itemId) {
                R.id.action_airplane -> {
                    setFrag(0)
                }
                R.id.action_airport_shuttle -> {
                    setFrag(1)
                }
                R.id.action_bluetooth -> {
                    setFrag(2)
                }
                R.id.action_call -> {
                    setFrag(3)
                }
                R.id.action_run -> {
                    setFrag(4)
                }
                else -> {
                    false
                }
            }
        }
        setFrag(0)
    }

    private fun setFrag(fragNum : Int) : Boolean {
        val ft = supportFragmentManager.beginTransaction()

        when(fragNum){
            0 -> {
                ft.replace(R.id.main_frame, Frag1()).commit()
            }
            1 -> {
                ft.replace(R.id.main_frame, Frag2()).commit()
            }
            2 -> {
                ft.replace(R.id.main_frame, Frag3()).commit()
            }
            3 -> {
                ft.replace(R.id.main_frame, Frag4()).commit()
            }
            4 -> {
                ft.replace(R.id.main_frame, Frag5()).commit()
            }
        }
        return true
    }
}

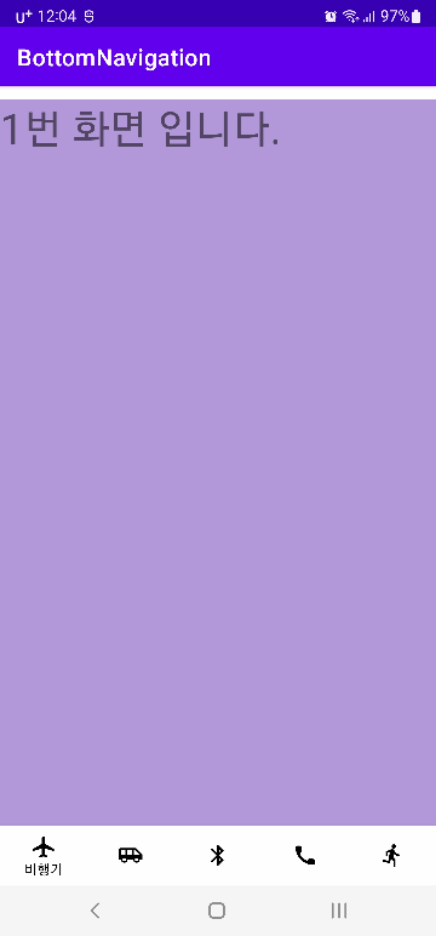

10. 실행결과




11. Reference

유튜버 홍드로이드님의 안드로이드 앱 만들기 #25

• 주의할점
  참고한 동영상 강의는 Java 로 진행된 강의입니다. Kotlin 을 공부하기 위한 목적으로 Java-Kotlin 간의 다른 부분에 대해서
  직접 찾아가며 예제 작성을 하였고 영상이 올라온 시점이 3년 전이라 현재의 버전, API 들이 deprecated 된 경우도 있어
  이 또한 현재 권장하는 API로 변경/적용 한 부분이 있어 Code가 다를 수 있으니 보시는 분들은 참고 바람.
